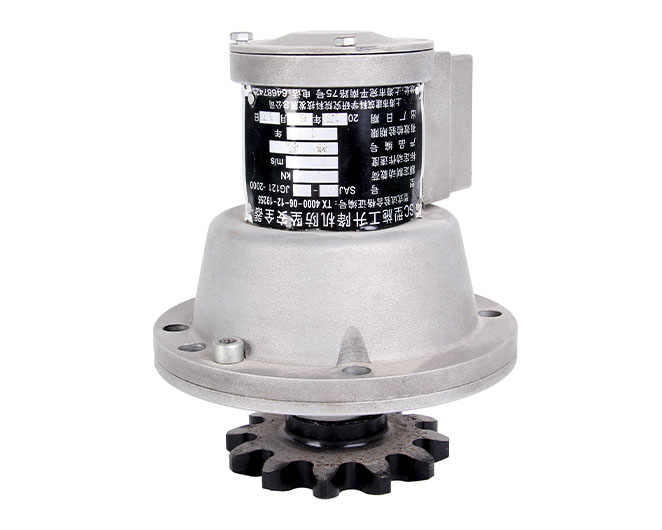

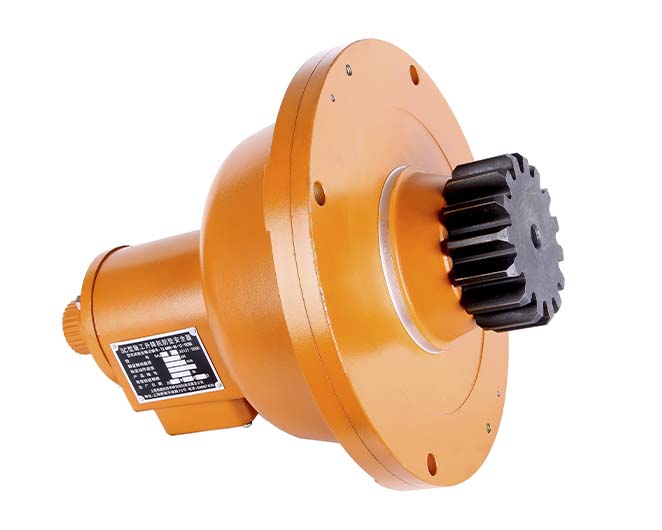

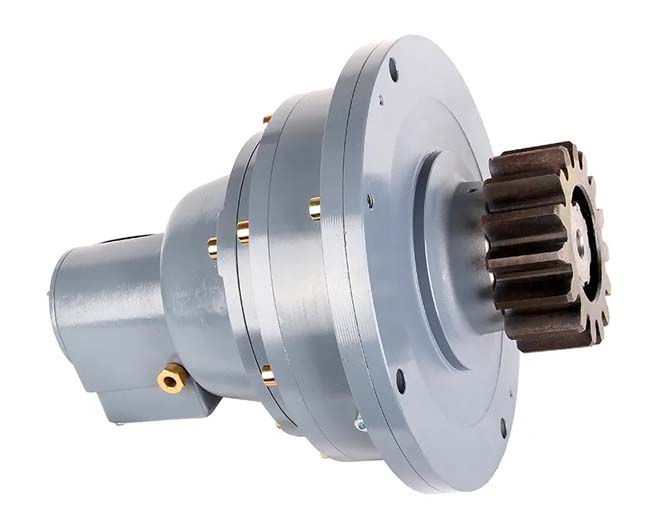

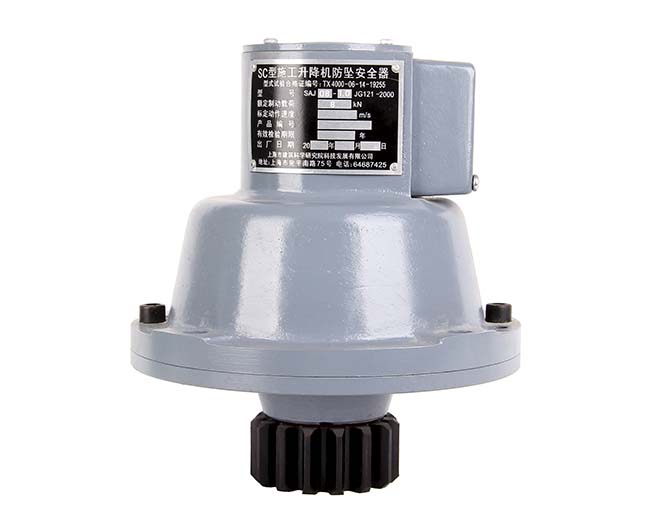

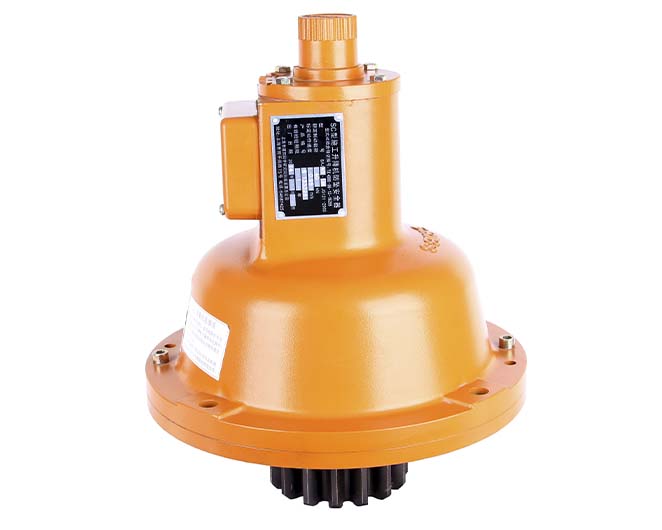

Ловители SAJ для подъёмников типа MH

Описание

Ловитель для подъемника типа MH — это пассивное удерживающее устройство, предназначенное для захвата и фиксации грузовой платформы на направляющих рельсах в случае аварийного падения. Основная его функция — предотвратить катастрофические последствия при обрыве подъемного каната или цепи, отказе гидравлической системы или критическом превышении скорости движения. В отличие от активных систем (например, программируемых контроллеров безопасности), ловитель работает по принципу fail-safe: он срабатывает автоматически при физическом отклонении от нормальных условий, не требуя внешнего питания или программного вмешательства.

Ловитель активируется в следующих сценариях:

Обрыв тягового элемента (каната, цепи или штанги);

Резкое ускорение платформы вследствие отказа тормозной системы;

Перегрузка подъемника, приводящая к проскальзыванию и неконтролируемому движению вниз;

Потеря устойчивости гидравлического цилиндра в гидроподъемниках.

Срабатывание происходит при достижении пороговой скорости, заданной конструкцией устройства — обычно это 110–115% от номинальной скорости движения.

Согласно международным стандартам EN 81-20, ISO 4309 и российским требованиям ГОСТ Р 58327–2018, все подъемники с вертикальным перемещением грузов, предназначенные для эксплуатации в промышленных условиях, обязаны быть оснащены аварийными ловителями. В РФ контроль за соблюдением этих норм осуществляет Ростехнадзор, который также требует наличия актов испытаний и сертификатов соответствия на все элементы системы безопасности. Отказ от установки ловителя делает эксплуатацию подъемника незаконной и несет высокие риски как для оборудования, так и для персонала.

Основные типы ловителей: клиновые, рычажные и фрикционные системы

Существует три основных конструктивных типа ловителей:

Клиновые — используют конусообразный элемент, вжимающийся между направляющей рейкой и корпусом при ускорении.

Рычажные — активируются через систему коромысел, передающих движение на захваты. Отличаются высокой точностью срабатывания, но требуют более тщательной регулировки.

Фрикционные — полагаются на трение между тормозными накладками и направляющими. Часто дополняются гидравлическими амортизаторами удара для снижения динамической нагрузки.

Выбор типа зависит от конструкции подъемника, материала направляющих и условий эксплуатации (температура, влажность, пыль).

Ключевые технические характеристики: нагрузка, скорость срабатывания, износостойкость

При выборе ловителя необходимо учитывать:

Максимальная допустимая нагрузка (обычно от 500 кг до 5 т);

Диапазон скоростей срабатывания (например, 0,4–1,0 м/с);

Материалы трущихся поверхностей (чугун, закаленная сталь, композиты);

Срок службы без замены (от 5 до 10 лет при условии регулярного ТО)
