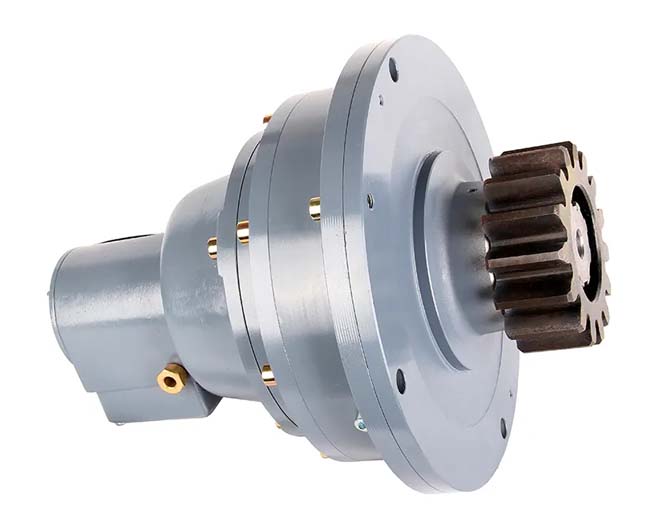

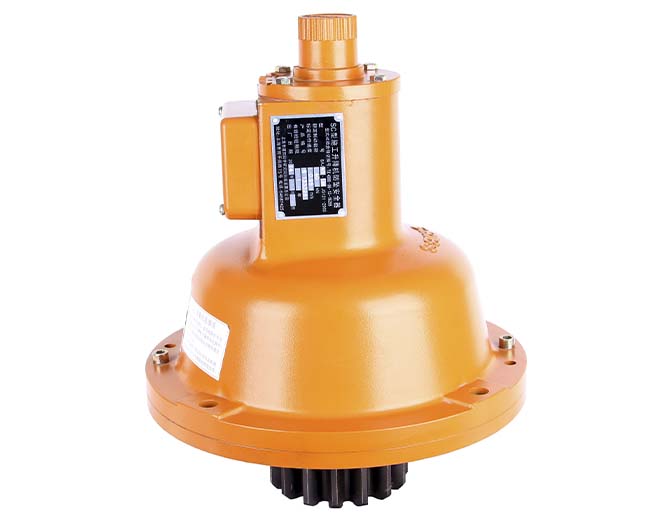

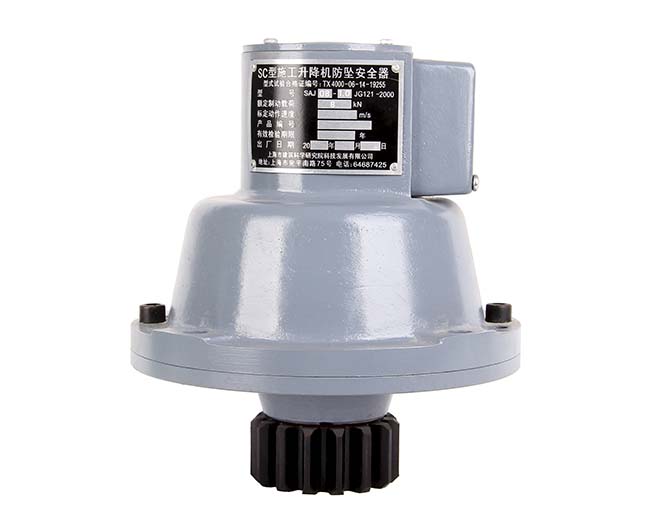

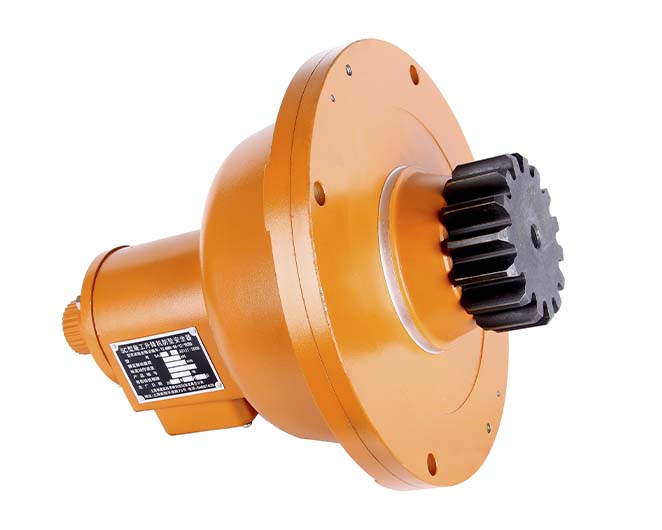

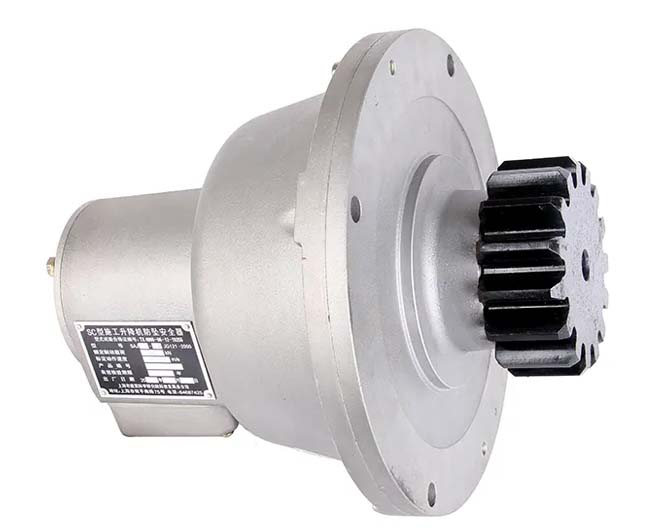

Ловители SAJ для подъемников типа МС

Описание

Ловители для подъёмников типа SAJ, признанные как передовые по международным меркам и отмеченные как превосходная новая разработка Шанхая, они обеспечивают надёжную защиту и соответствие самым строгим стандартам безопасности.

Что такое ловитель SAJ для подъемника типа MC и зачем он нужен?

Ловитель SAJ — это механическое клиновое устройство, предназначенное для автоматической остановки кабины или противовеса при обрыве тягового каната, отказе привода или превышении допустимой скорости. Для подъемников типа MC, где движение осуществляется по направляющим с помощью зубчатой рейки и шестерни, применяются специализированные ловители — тип SAJ, адаптированные под нагрузку, габариты и условия эксплуатации MC-подъемников (MC100/100, MC200/200 и др.).

Основная задача ловителя SAJ — предотвратить свободное падение кабины, которое может привести к травмам персонала, повреждению оборудования и остановке всего строительного процесса. Это не просто «запасной тормоз», а обязательный элемент безопасности, регламентируемый нормативными документами: ГОСТ Р 53780-2010, EN 12385-1, ISO 12482. Несоблюдение требований к установке и эксплуатации ловителей влечёт за собой административную и даже уголовную ответственность по ст. 143 УК РФ.

Устройство и принцип работы ловителей SAJ для MC: механические, гидравлические, электронные

Как устроен механический клиновой ловитель SAJ — основной тип для MC-подъемников

Ловитель SAJ — это механический клиновой ловитель, работающий по инерционному принципу. Его конструкция включает:

Клинья — металлические элементы, которые при срабатывании зажимают направляющую рейку;

Пружины — обеспечивают усилие срабатывания и возврат в исходное положение;

Рычажный механизм — передаёт движение от привода к клиньям;

Корпус — защищает внутренние детали от загрязнений и влаги;

Система регулировки — позволяет настраивать зазор и усилие срабатывания.

Принцип действия: при превышении скорости или обрыве каната инерция кабины активирует рычаг, который через пружинный механизм выдвигает клинья. Те, в свою очередь, плотно зажимают направляющую рейку, создавая тормозящее усилие. Время срабатывания — менее 0,5 секунды.

Гидравлические и электромеханические ловители — когда они применяются на MC?

Хотя ловители SAJ — стандарт для большинства MC-подъемников, в некоторых случаях используются гидравлические или электромеханические системы. Гидравлические ловители обеспечивают более плавное торможение, что снижает нагрузку на конструкцию кабины и направляющие. Однако они сложнее в обслуживании и зависят от давления в системе.

Электромеханические ловители сочетают механический принцип с электронным контролем скорости. Они срабатывают при превышении заданной скорости, определяемой датчиками. Такие системы часто используются в высотных проектах или на объектах с повышенными требованиями к безопасности.
